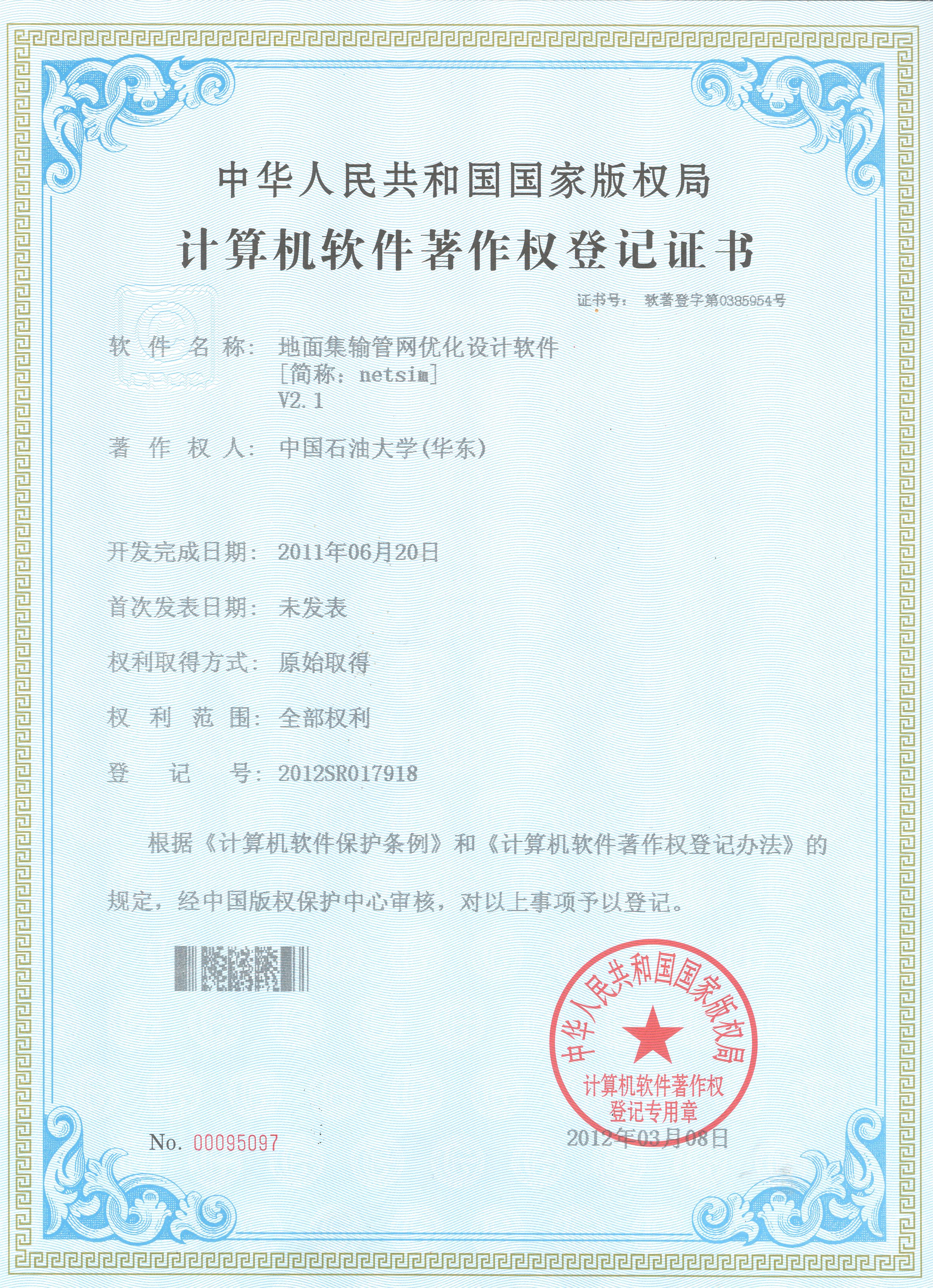

地面集输管网优化设计软件

点击:次     日期:2018/4/4 6:39:37


软件简介

地面集输管网优化设计软件NetSim是经多年开发用于混输管网热力、水力计算以及优化计算的专业软件。该软件可以广泛应用于混输管线的设计计算和生产管理,对于单管计算同样适用。

1  软件功能简介

1)     用户可以直接在输入界面建立管网模型,或输入井位坐标或给出相对位置的方式建立管网图,并方便地从网络库内读取已存在的管网体系,修改输入数据;

2)     根据给定的管网系统和压力、流量边界条件,确定最优管径及节点的未知压力、流量和温度,给出技术合理、经济可行的最优管网设计方案,并推荐出几种优化方案作为选择;

3)     能够计算管道内段塞长度及分布规律;

4)     可以对管网系统作修改,如增添新开发油井等,软件利用优化运行方案确定井口联入管网的位置以及管径大小;

5)     软件具有通用性,可以用于所有地面集输系统的优化计算;

6)     软件具有注水管网优化计算功能;

7)     对于集输管网和注水管网,可以进行局部管线优化计算;

8)     软件能够用于新区块油田的开发。

2  软件特色简介

与目前其他多相流计算软件相比,该软件具有以下特点:

1)     软件可读取井位坐标数据,自动绘制井位布置图。

2)     管线长度在软件中可通过井位坐标直接获取,不需输入。

3)     软件分“管线设备层”及“背景层”,各层具有相应的编辑功能,并可实现两层数据的统一,即以地形图为背景,在背景层上直接布置井位,进而得到粗略的井位坐标数据。

4)     软件包括了单相气体模型、单相液体模型以及油气混输模型,并且含有二十八个水力学模型供选择,可用于油气田地面的集输油气系统、地面注水系统和注气系统的工艺计算以及管径选择计算。

5)     根据站场的压力条件和温度条件,反算井口的压力。

6)     具有管径优化功能,采用遗传算法,可以用于新区的设计。

7)     可人工用指定图形绘出各种站的位置和绘制管网,绘出的井站和管网可以增减或通过鼠标拖动;

8)     允许多组管网分别编号,同时汇入一个总站;

9)     采集管网按给定的末点压力,最高允许的井口压力自选管径;

10)  给出2~3种管外径系列(可以修改),自动按最高设计压力计算各管的内径,并将计算结果自动汇入管线规格表(包括管网及管线编号、起止点、输入压力、气量、液量、管外径×壁厚、长度、重量及估价);

11)  能在规格表中人工修改管径规格及输入数据,并自动重新计算;

12)  枝网、放射状和环网的管径或压降的计算;

13)  软件可导入井位坐标数据,自动绘制井位布置图,管线长度在软件中可通过井位坐标直接获取

14)  软件分“管线设备层”及“背景层”,各层具有相应的编辑功能,并可实现两层数据的统一,即以地形图为背景,在背景层上直接布置井位,进而得到粗略的井位坐标数据和管线长度

15)  软件包括了单相气体模型、单相液体模型以及油气混输模型,并且含有二十八个水力学模型供选择,具有通用型。

16)  根据站场的压力条件和温度约束条件,反算井口的压力

17)  具有管径优化功能,采用遗传算法,并利用公称直径的数据库自动选取管径,并计算耗材量和费用,输出规格表 ,可以用于新区的设计。

18)  采集/注气管网可按指定末点的压力和最高井口回压选择管径。
