高压原位气相氢渗透-流动-腐蚀耦合试验装置

功能介绍

实验装置示意图如下所示，主要由三个系统构成：供气系统、控制系统和反应釜主体构成。供气系统主要由氢气、氮气、二氧化碳等高压气瓶、气体增压泵构成；控制系统主要由控制柜、电加热器、隔套冷却水循环系统、温度压力传感器构成。釜体侧面开有视窗，可进行高压氢渗透实验。若将视窗部位切换为堵头，可实现釜内试样在高温高压腐蚀介质中的腐蚀行为研究。装置配备有旋转叶片与转轴系统，能够模拟管道流动工况下的气相氢渗透情况，分析流动对气相氢渗透的影响。双釜可实现耦合，能够模拟氢气在现实管道输送工况，如埋地管道、海底管道等工况，进而进行氢渗透与腐蚀同时发生、相互协同促进作用下的腐蚀程度的原位测量。

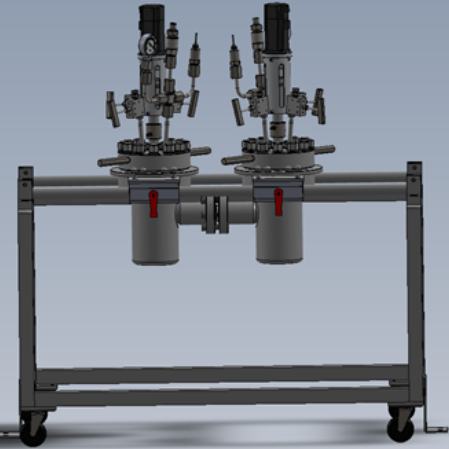

                                                      高压原位气相氢渗透-流动-腐蚀耦合试验装置示意图

实验流程

实验时，将试样装在夹具上且组装好反应釜后，用氮气对反应釜内进行三次吹扫，以除去反应釜内空气以及氧气的影响。除氧后用增压泵将实验所用气体打入泵内并将压力、温度增加至实验所需参数。实验过程中，反应釜处在保温状态，并可通过控制柜面板实时监控釜内的温度压力。待试验结束后，先待釜内温度恢复至室温后，打开排气阀利用釜内自身压力将釜内流体介质排出，打开排气阀待釜内压力恢复至大气压后，从单视窗内拆卸试样夹具，取出金属试样。

关键参数

反应釜容积：2 L*2；

反应釜材质：哈氏合金C-276；

设计温度：300 ℃；

设计压力：43 MPa。
